产品商标

适航牌

公告批次

352

产品名称

水罐消防车

产品型号

WKL5070GXFSG20/D

总质量(Kg)

7100

罐体容积(m3)

1.900

额定载质量(Kg)

1900

外形尺寸(mm)

6170×1990×2750

整备质量(Kg)

4825

货厢尺寸(mm)

驾驶室准乘人数(人)

2+3

鞍座最大载质量(Kg)

接近角/离去角(°)

24/14

前悬/后悬(mm)

1040/1697

轴荷(Kg)

2420/4680

最高车速(Km/h)

100

备注

水罐容积:1.900立方米,水罐尺寸:1825×950×1150mm。整体式侧后防护结构,后防护离地高度:405mm。后伸:125mm。ABS生产企业为襄阳东风隆诚机械有限责任公司,型号为ABS/ASR-24V-4S/4M。主要专用装置有消防泵、消防炮。

【底盘技术参数】

底盘型号

EQ1075DJ3CDF

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3308

轮胎规格

7.00R16,7.00R16LT 14PR

钢板弹簧片数

6/6+5,3/3+3,6/4+3,6/5+2,6/3+3

前轮距(mm)

1521,1503,1613

燃料种类

柴油

后轮距(mm)

1498,1586,1670

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCY24140-60

Q28-130E60

广西玉柴机器股份有限公司

安徽全柴动力股份有限公司

2360

2800

103

96

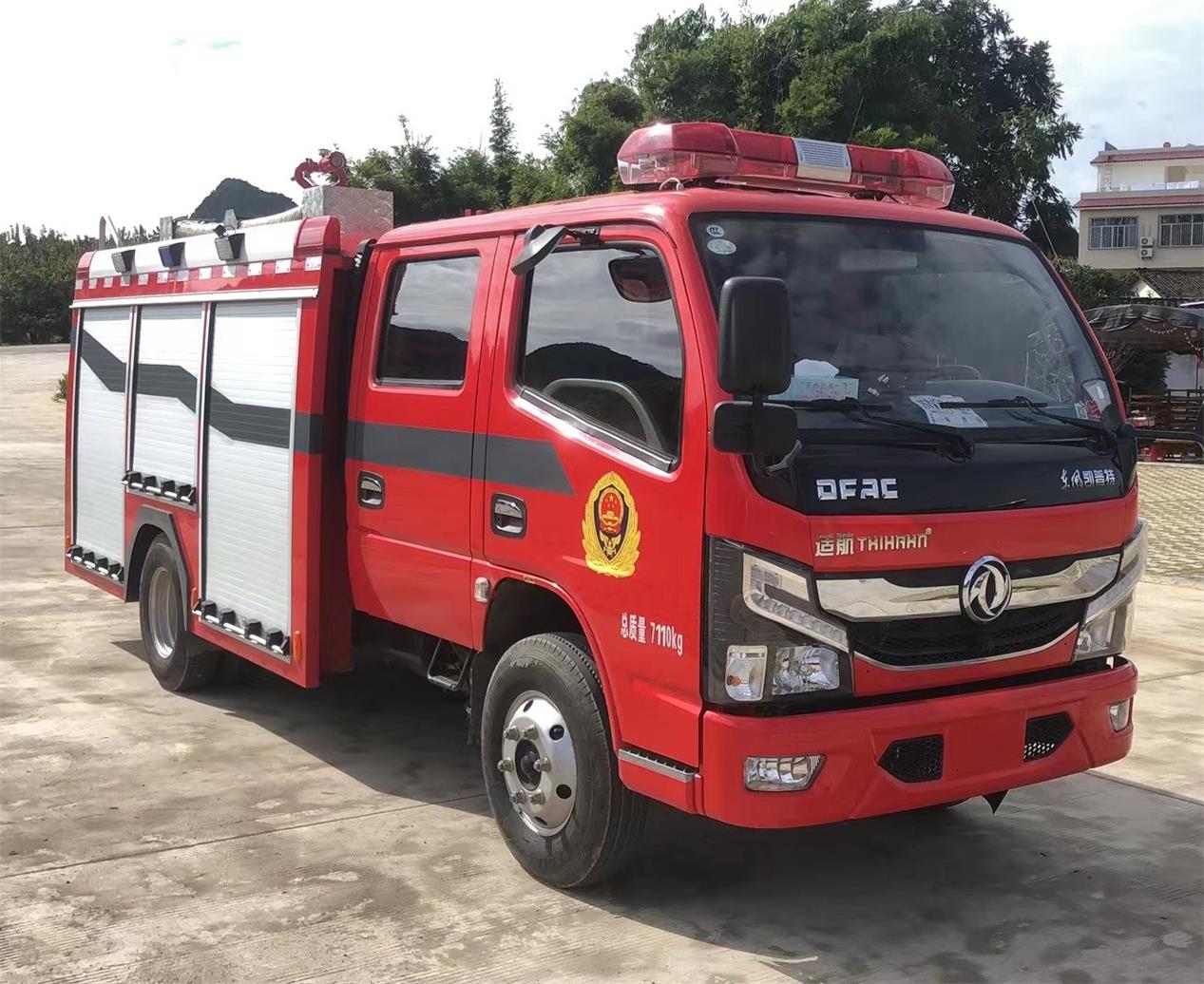

1.1 WKL5070GXFSG20/D水罐消防车符合国家消防车相关标准，性能优越、质量精良可靠。

1.2 外形尺寸：长×宽×高：6170X1990X2750mm。

1.3 消防系统主参数：水罐容积1900kg（或其他规格），消防泵在10bar压力额定流量为20L/s，消防炮流量20L/s。

1.4 采用EQ1075DJ3CDF 东风凯普特国VI底盘4×2消防车专用底盘，排放标准为国Ⅵ，发动机功率85kW。

1.5 车辆乘员数：5人（2+3）。

1.6 最高车速：95km/h。

2. 底盘及驾驶室

2.1 规格型号及驱动形式：EQ1075DJ3CDF 东风凯普特国VI底盘4×2。

2.2 底盘允许载荷：7360kg，前桥2640kg、后桥4720kg。

2.3 轴距：3308mm。

2.4 发动机：全柴动力股份有限公司生产的Q23-115E60，4 缸，电控高压共轨， DOC+DPF+SCR+ASC，国Ⅵ排放，额定功率/转速： 85 (kw)/3000( r/min)，最大扭矩/转速： 320 N·m/ 2000 ( r/min)，排量： 2.3 L。

2.5 变速箱：手动5档变速箱。

2.6 取力器：夹心取力器，位于底盘传动轴的上部，最大输出扭矩350Nm，配一套强制冷却水管路，水管中配有球阀和放余水阀。

2.7 转向系统：动力转向。

2.8 制动系统：制动器型式:四轮鼓式；

行车制动系型式：双回路气制动；

驻车制动系型式：弹簧制动；

驻车操纵型式:手制动操纵。

2.9 电气系统：整车采用24V直流电，发动机28V/55A，电瓶2×12V/120Ah。

2.10 燃料：柴油箱80L，尿素16L。

2.11 轮胎：采用子午线钢丝轮胎，前桥2×7.00 R16，后桥4×7.00 R16，备胎 1×7.00 R16。

2.12 驾驶室：四开门 ，驾驶室人数：2+3，消防红,双排驾驶室，宽1730mm；电动玻璃升降器，主外后视镜可手动调节，中控门锁+钥匙控制，带前下视镜，手动空调。

后排座位设≥3套6.8-9L可调空气呼吸器架。

2.13 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告，加装仪表板、警报器开关、上装电源开关等。

3. 消防车上装

3.1 结构设计：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

3.2 储物箱：车辆设有（7个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 罐体

4.1 水罐：容量为1900kg；

材质：采用高强度碳钢材料，有经久耐用、性能稳定，侧壁板、顶部厚3mm,隔板3mm，底部板厚4mm；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：两侧各设1个65mm和1个80mm卡式雄进水口，带球阀及接口。

4.2 采用内藏罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤。

5. 消防泵

5.1 品牌型号： 上海茸申CB10/20型低压车用消防泵。

5.2 材质：泵体、叶轮采用防腐蚀材质，泵轴采用不锈钢；

5.3 额定流量：10bar压力时流量20L/s。

5.4 真空泵：机械全自动双活塞式真空泵、水泵轴驱动，可干式运行抽吸，无需外来动力辅助起动；最大真空度≥85kPa，最大吸深7.0m，引水时间≤17s。

5.5 管路配置：

尾部1个内扣式DN100外吸水口，1条DN100气动控制罐出水管路，左右两侧各2个DN80水出口（快插雌），1条DN65手动罐注水管路，一套排水管路等标准配置管路；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，出水管路R03大红色。

6. 消防炮

6.1 品牌型号：章丘市器材消防有限责任公司 PS10/20W，型多功能消防炮，可开花/直流喷射。

6.2 性能参数：额定流量为20L/s，无风状态下水射程50m，水平回转角度360°、垂直俯仰角-20°至+86°（根据不同车身结构有调整）。

6.3 操作控制：手动操作。

7. 控制系统

7.1 整车控制系统采用先进的电气控制系统，在泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

7.2 泵房提供舒适的面板，具有以下控制开关和显示：主电源开关、油门加减、急停，水泵转速、引水、真空度、出水压力、液位、发动机油温/水温等显示信息。

8. 电气及辅助系统

8.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧各安装3个频闪灯，车身下方安装有标志灯，尾部设置示廓灯。

8.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

8.3 场地照明灯：

上装左右两侧各安装2个45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

9. 其他配置及说明

9.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

9.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

9.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 规格 数量

1 底盘随车工具 适配 1套

2 干粉灭火器 2kg  ABC型 1个

3 备胎（包含轮毂） 适配 1个

4 吸水管 DN100，长度2米 4根

5 吸水管滤网 DN100型 1个

6 吸水管扳手 FS100 2个

7 消防水带 20-65-20 5盘

8 消防水带 20-80-20 5盘

9 集水器 JⅡ100/80×2 (KY/KYKA) 1个

10 分水器 FⅢ80/65×3（KYKA/KYK） 1个

11 水带护桥 HQ80，橡胶材质 1对

12 水带包布 常规型号 4个

13 水带挂钩 常规型号 4个

14 异径转换接口 KYKA80/KYK65 2个

15 异型转换接口 KY80/KYK80、KY65/KYK80 各1个

16 消火栓专用接口 KY100/KT100 1个

17 地上消火栓扳手 FB 400 1个

18 地下消火栓扳手 FBA 800 1个

19 ABC扳手 FS50-100 1个
