产品商标

适航牌

产品名称

抢险救援消防车

产品型号

WKL5130TXFJY120/MN

总质量(Kg)

12800

外形尺寸(mm)

8980×2550×3540

整备质量(Kg)

12350

前悬/后悬(mm)

1450/2585

驾驶室准乘人数(人)

2+4

接近角/离去角(°)

18/10

轴荷(Kg)

5000/7800

最高车速(Km/h)

95

【整车其他参数】

底盘型号

TGM18.320

轮胎数

6

轴数

2

轴距 (mm)

4500

轮胎规格

295/80R22.5

钢板弹簧片数

2/4

前轮距(mm)后轮距(mm)

2008/1802

发动机生产企业

德国曼恩商用车辆股份公司

排量(ml)

6871

发动机型号

D0836LFLBH

功率(Kw)

237

1.2 外形尺寸：长×宽×高：8700×2520×3400mm。

1.3 设备参数：发电机功率10kW;升降照明灯功率4×1000W金卤素灯；牵引绞盘额定拉力：7.5T;起重吊臂起吊重量：5T,工作半径：8.0m。

1.4 采用德国曼恩TGM18.290B消防车专用底盘，排放标准为国六，发动机功率213kW。

1.5 乘员数：1+1+4。

1.6 最高车速：95km/h，带定速巡航和电子限速。

1.7 最小转弯直径：17m

1.8 接近角/离去角：17/10

2. 底盘及驾驶室

2.1 规格型号及驱动形式：德国MANTGM18.290B 驱动：4×2。

2.2 底盘允许载荷：18000kg，前桥7000kg、后桥11000kg。

2.3 轴距：4425mm。

2.4 发动机：型号：D08；排量：6.9升；最大功率：213千瓦/290

马力。最大扭矩：1150牛顿米。MAN直列六缸柴油发动机（应急服务类车辆，不限扭发动机），EDC电子控制，高压共轨喷射技术，涡轮增压器和中冷器，整体式缸盖和4气门技术，SCR尾气后处理系统。燃油滤清器和油水分离器，发动机低温启动系统，巡航控制系统，KSM上装数据通讯模块。排放标准：国六。

2.5 变速箱：手动变速箱，9个前进挡，1个倒挡。

2.6 转向系统：左置方向盘，液压助力，方向盘高度和倾角可调，方向盘锁定功能。

2.7 制动系统：前桥盘式制动/后桥盘式制动，独立双回路压缩空气制动系统，最大制动压力12巴，带制动系统漏气保护功能，EBS电子控制制动系统，ABS防抱死制动系统，发动机排气制动，加热式空气干燥器。

2.8 电气系统：发电机28伏/120安培/3360瓦，电瓶2×12伏/175安培时，驾驶室内配有电动电源主开关，仪表盘中文菜单，行车记录仪，电喇叭，倒车蜂鸣器。

2.9 燃料：柴油箱150L,右置，配滤网和油箱锁，27升尿素箱。

2.10 轮胎：295/80R22.5，第一轴2个、第二轴4个、1个备胎

2.11 底盘原装双排四开门、平头驾驶室，全钢框架焊接结构，座位数6人（1+1+4），驾驶员空气悬架座椅，后排两侧设有上车踏板和安全扶手，后排4个座椅带6.8-9L空呼支架，驾驶室手电一体翻转，配置有空调、电源主开关、中控锁、电动车窗等。

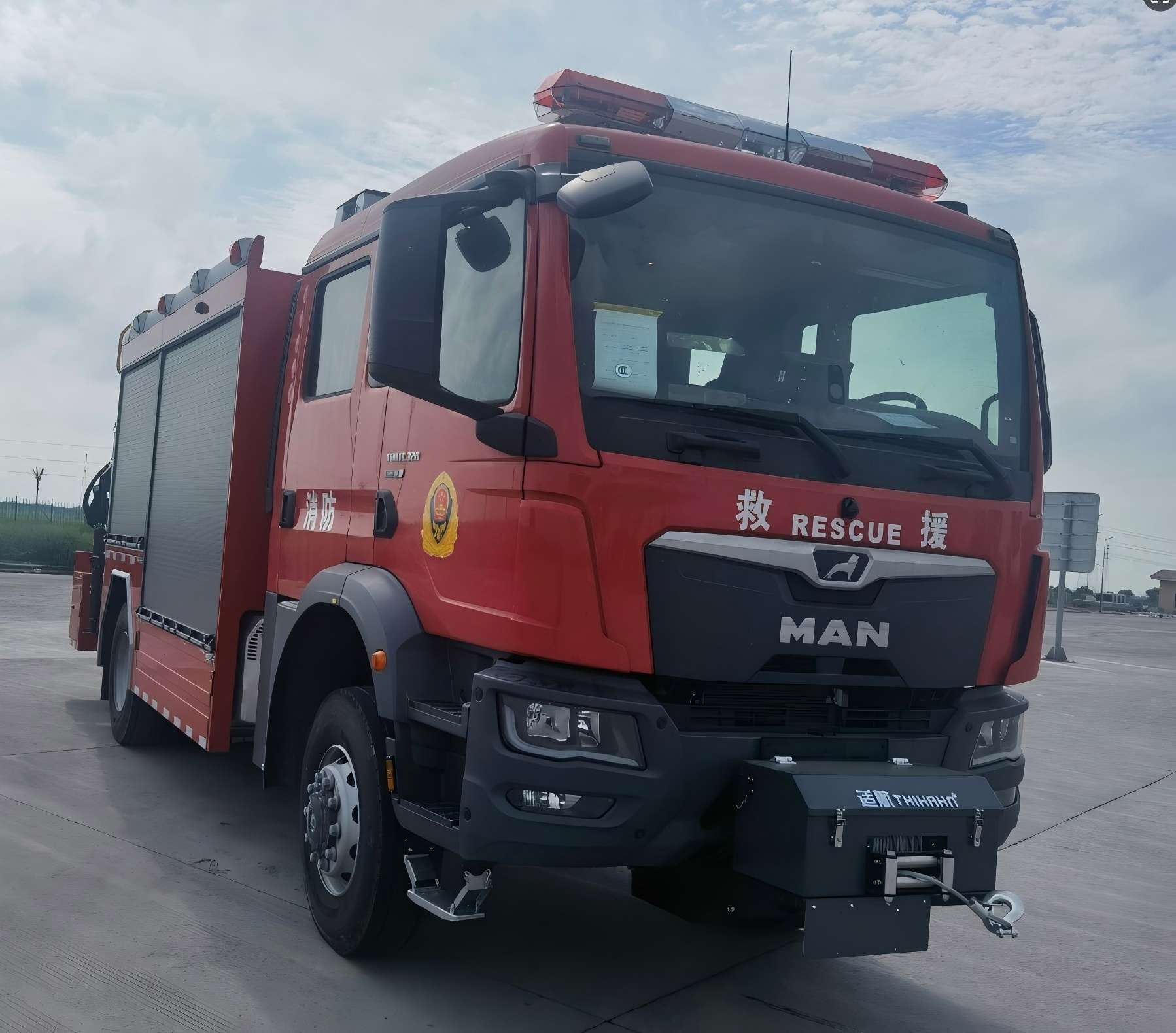

2.12 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告等；加装警报器系统、360度全景影像系统和行车记录仪、卷帘门和踏板开启指示灯、上装电源开关、胎压显示等。驾驶室及内部参考图如下：

3. 消防车上装

3.1 结构设计：钢制框架和铝合金型材专用连接件结构。合理设计并增加器材放置空间，放置器材隔断空间可调整。对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能。具有自重轻、强度高，外观平整美观,

内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部。

3.2 储物箱：车辆设有（6个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷200kg，便于取放储物箱内器材；储物箱内科学合理放置各类器材，固定牢靠、取放便捷。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，梯子和踏板站立面均做防滑处理；车顶设有防护栏板，车顶铺设滑板以确保人员在车顶安全行走。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 发电机

4.1 品牌型号:本田动力EH3160（报告型号：LC13000）；

燃油类型：汽油

额定功率：12.5KVA（10kW）；

额定频率：50HZ；

额定电压：220V/380V；

功率因数：0.8；

启动系统：电启动；

连续工作时间：8.5h

附件：配接地器总成一根，带滑轨和托架。

5. 升降照明灯

5.1 品牌：上海博灿

型号：YZH4-5.04CA

灯组功率及型式：4×1000W金属卤素灯；灯使用电压：220V；

使用寿命：≥8000h

升降杆高度：7.2M(距离地面)

6. 牵引绞盘

6.1 品牌型号：美国冠军N16800XF

牵引力：7.5t

驱动形式：电机驱动，DC24V-7.6HP/5.6Kw；

钢丝绳尺寸：直径13mm，总长度38m；

控制：支持远距离操作，3.5米线控；

安装位置：保险杠前部；

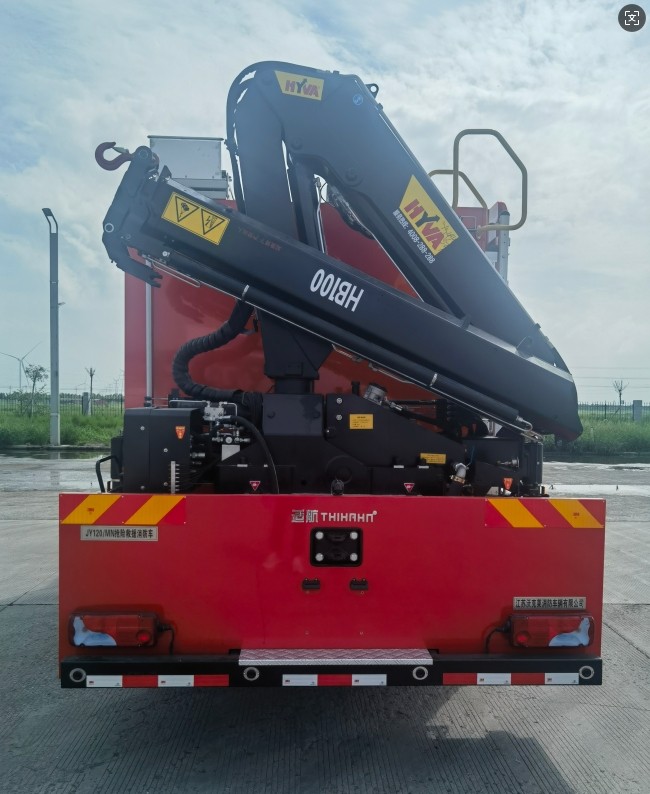

7. 随车起重机

7.1 品牌型号：帕尔菲格PK10000

安装位置：车后部

最大起升质量:5000Kg

最大起重力矩：9.5t.m

工作半径：8.0m

工作高度：10.5m（距离地面）

最大幅度吊重：1120Kg

回转角度：400°

控制：液压手柄控制

7.2 油路系统：液压油箱70L。底盘侧取力口驱动液压油泵，液压油泵可实现实时供油。

8. 电气系统

8.1 整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

8.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器、卷帘门及踏板开启等指示信息，等等。

9. 电气及辅助系统

9.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧各安装3个频闪灯，车身下方安装有标志灯，尾部设置示廓灯。

9.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

9.3 照明灯：

上装左右两侧各安装2个45度60W

LED场地照明灯；

器材箱内各设置1个LED照明灯带。

9.4 车辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏、主机存储128G，如下参考图：

10.其他配置及说明

10.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

10.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

10.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 单位 数量 备注

1 底盘随车工具包 1 套

2 车轮止动楔 4 块

3 ABC干粉灭火器 2 具 8kg

4 备用轮胎 1 个

5 支腿垫板 2 块
