产品商标

适航牌

公告批次

371

产品名称

泡沫消防车

产品型号

WKL5290GXFPM120/MB

总质量(Kg)

29300

罐体容积(m3)

12.400

额定载质量(Kg)

12400

外形尺寸(mm)

10410×2550×3680

整备质量(Kg)

16225

货厢尺寸(mm)

驾驶室准乘人数(人)

2+3+4

鞍座最大载质量(Kg)

接近角/离去角(°)

17/11

前悬/后悬(mm)

1500/2460

轴荷(Kg)

6900/11200/11200

最高车速(Km/h)

95

备注

罐体总容积为12.400立方米,水罐容积:10.200立方米,水罐尺寸:2770×2500×1540mm,泡沫液罐容积:2.200立方米,泡沫液罐尺寸:590×2500×1540mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:80×140mm,与车辆连接方式:螺栓连接,后防护离地高度:485mm,EBS生产企业为WABCO,型号为EBS4+。主要专用装置有消防泵、消防炮。

【整车其他参数】

底盘型号

Arocs

轮胎数

10

轴数

3

轴距 (mm)

5100+1350

轮胎规格

315/80R22.5

钢板弹簧片数

3/4

前轮距(mm)

2058

燃料种类

后轮距(mm)

1804/1804

排放依据标准

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

OM471LA.6-61

戴姆勒卡车股份公司

12809

351

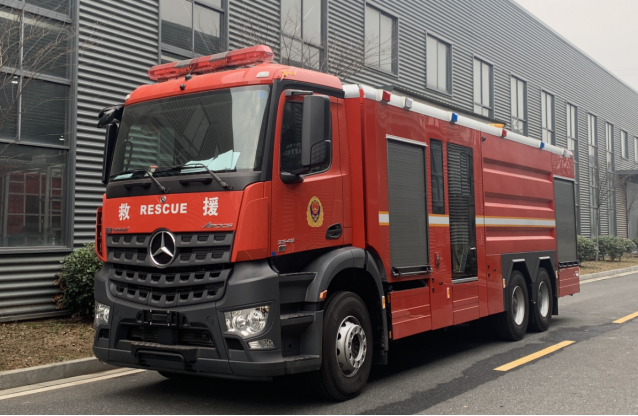

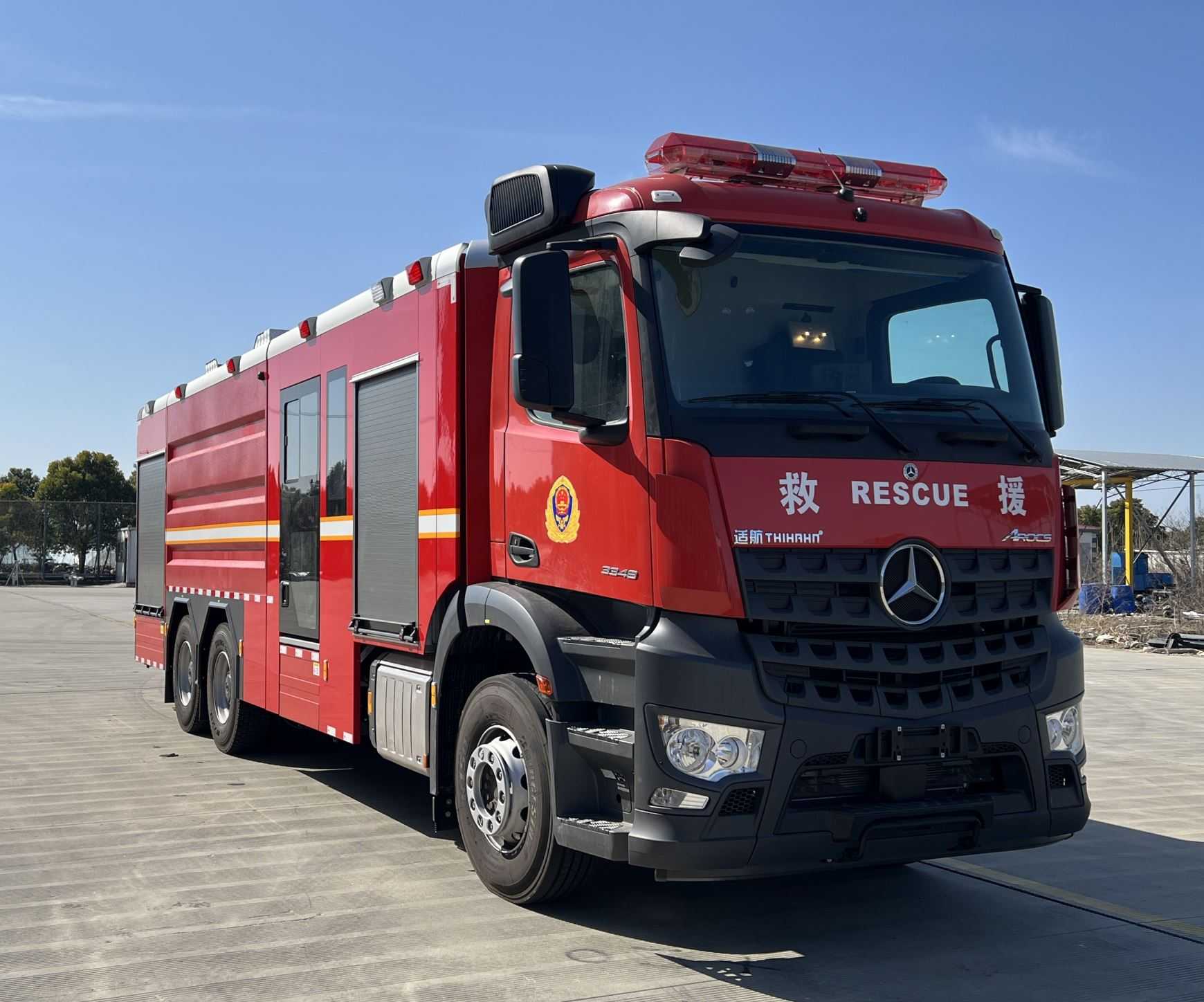

1.1 WKL5290GXFPM120/MB泡沫消防车符合国家消防车相关标准，已通过检测，性能优越、质量精良可靠。

1.2 外形尺寸：长×宽×高：10410×2550×3680mm。

1.3 消防系统主参数：水罐容积10200kg、B类泡2200kg（或其他规格），消防泵在10bar压力额定流量为6000L/min，消防炮流量4800L/min。

1.4 采用奔驰Arocs 3348E6 6×4消防车专用底盘，排放标准为国六，发动机功率350kW（476HP）。

1.5 最高车速（km/h）：95（电子限速）。

1.6 最小转弯直径（m）：24。

1.7 接近角/离去角（°）：17/11。

1.8 乘员数：9人（2+3+4）。

2. 底盘及乘员室

2.1 规格型号及驱动形式：奔驰Arocs 3348E6 6×4。

2.2 底盘允许载荷：33000kg，前桥7500kg、后桥26000kg。

2.3 轴距： 5100+1350mm。

2.4 发动机：奔驰OM471LA,直列6缸涡轮增压中冷柴油发动机，高压共轨；排气量 12.8升,额定输出功率476马力(350千瓦),最大输出扭矩/转速 2300牛顿.米/1000转,排放指标 国六B。

2.5 变速箱：奔驰G280-16自动挡变速箱。

2.6 取力器：全功率取力器，适合长时间运转，扭矩：1800牛顿米。

2.7 转向系统：液压助力转向，方向盘可调。

2.8 制动系统：ABS防抱死刹车系统；APS空气处理系统；EBS电控制动系统；ASR驱动防滑系统；ESP电子车身稳定系统；辅助制动BA；驻坡起步辅助功能，前后轮盘式制动，制动间隙自动调整；助坡起步辅助功能；电子驻车。

2.9 电气系统：28V/100A 发电机，免维护 2X12V/170AH 蓄电池，总电源开关，双重控制。

2.10 燃料：290公升铝合金油箱，带锁油箱盖，60L尿素罐。

2.11 轮胎：前桥2×315/80 R22.5，后桥8×315/80 R22.5，备胎 1×315/80 R22.5。

2.12 驾驶室：奔驰Arocs短驾驶室标准顶，不需额外改装。司乘人员总数可容纳2人，驾驶室四点螺旋弹簧悬挂；驾驶室液压翻转装置； 车顶天窗，通风口； 中控门锁； 电动调节可加热后视镜，两侧可加热广角后视镜； 副驾驶侧下视镜，可加热前望地镜。

内部配置：驾驶员气悬可调节舒适座椅； 副驾驶员可折叠座椅； 三点式安全带（带警示功能）； 上车踏板照明灯； 驾驶侧和副驾驶侧电动门窗； 着色风挡玻璃； 带 USB 接口的收音机； 空调系统； 驾驶室内压缩空气接口，压缩空气喷枪，带软管；

仪表：电脑控制仪表盘，标配 10.4cm 显示屏； 车载诊断系统；加装警报器系统、车载电台、360度全景影像、上装电源开关等。

2.13 独立乘员室：两门独立乘员室，采用铝合金型材结构、强度高（经过模拟强度负载试验）、耐腐蚀、质量轻、维护方便，内部空间设计符合人体工程学；

左右两侧高强度大玻璃门以增强视觉性能，气动翻转踏板门，当开启/关闭乘员门时踏板自动展开/回，；内部设有4个抽屉；

乘员座位数为7人，行驶方向4个座椅并配空气呼吸器支架，相对行驶方向3个座椅，所有座椅均配安全带，设有内部照明、冷暖空调。

3. 消防车上装

3.1 结构设计：铝合金上装结构；具有自重轻、耐腐蚀性好、外观平整美观，内部空间调整方便、空间利用率高、易改装、维护便捷等特点；主线路布置在骨架型材板内，可安全保护, 防止损坏；内饰底板为3mm厚的氧化铝板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部。

3.2 储物箱：车辆设有（5个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在泵室两侧卷帘门下方及尾部设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、表面防滑，踏板关闭时可通过卷帘门压锁，每个踏板可称重静载荷250kg，便于取放储物箱内器材。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理；

车顶需设有6米金属拉梯取放装置。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 罐体

4.1 水罐：容量为10200kg；

材质：采用高强度304不锈钢材料，有经久耐用、性能稳定、重量轻的优点；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：左右两侧各2个DN80外加注口，带球阀及接口（快插雄）。

4.2 B类泡沫罐：容量为2200kg；

材质：采用高强度304不锈钢材料，有经久耐用、性能稳定、重量轻的优点；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1套呼吸阀，污水排放口，1个电子液位计等。

加注口：1个DN65外加注口，带球阀及接口（快插雄）。

4.3 采用外置罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤；

罐体顶部喷涂防滑油漆。

5. 消防泵

5.1 品牌型号：德国阿瓦格CB10/100－RSD低压消防泵；

5.2 材质：泵体、叶轮采用防腐蚀铝合金材质，泵轴采用不锈钢；

5.3 额定流量：在3m吸深条件下，10bar时流量为6000L/min。

5.4 真空泵：电控滑片式真空泵（24V）, 最大真空度≥85kPa，引水时间≤47.5秒。

5.5 管路配置：

车辆尾部2个DN150内扣式外吸水口、左右两侧各2个DN80快插雌出水口、1条DN100向消防炮供水管、1条DN200罐出水管、1条DN65向罐注水管，1条排水管路等标准配置管路，所有与泡沫接触的管路均是耐腐蚀的；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，出水管路为R03大红色，泡沫液罐盖与泡沫液管路为GB/T3181规定Y08深黄色。

6. 泡沫系统

6.1 品牌型号： B-FOAM-100型全自动泡沫比例混合器，负压环泵式。

6.2 混合比例：泡沫混合比:1%～10%。

6.3 优点：采用液晶屏实时显示水、泡沫流量、泡沫混合比例，混合比例精确、自动冲洗。

7. 消防炮

7.1 品牌型号：法国POK PLKD80-SNAKE4.0固定式消防炮（电控消防泡沫/水两用炮，配置泡沫炮头）。

7.2 性能参数：额定流量可调4800L/min；，无风状态下水射程85m、泡沫80m，水平回转角度320°、垂直俯仰角-20°至+85°（根据不同车身结构有调整）。

自摆角度：消防炮可实现水平±170°的摆动，开机默认为±15°的摆动，按下控制器 自摆（+或-符号）设置自摆角，最大为 320°。

7.3 操作控制：2 套，无线×1，有线×1，互为独立,无线遥控器操作（最大遥控距离150m），炮身设有应急手动操作手轮。

8. 控制系统

8.1 整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

8.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器、卷帘门及踏板开启等指示信息，等等。

8.3 稳压系统：可将水泵出水压力稳定在合适的工作压力范围内，不受出水管路水流量变化的影响，保障人员灭火操作安全。

8.4 自动受水功能：可以实现在给该车供水时在液位高于95%时受水阀门自动关闭，低于50%时受水阀门能自动开启。

8.5 泵房提供舒适的面板，具有以下控制开关和显示：主电源开关、水泵启闭、转速加减、泡沫比例选择、罐出水、罐注水、急停，水泵转速、真空度、出水压力、液位等显示信息，相关报警提示信息，等等。参考图如下：

9. 电气及辅助系统

9.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧安装频闪灯、车身下方安装有标志灯、尾部设置示廓灯。

9.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

9.3 照明灯：

上装两侧安装45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

9.4 探照灯：车顶后部设置1只（24V、60W）无线遥控探照灯，照射距离1000m，防护等级IP67，可以水平360°旋转，俯仰：-45°~+90°。

9.5 辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏、主机存储128G，

10. 其他配置及说明

10.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

10.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

10.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 规格 数量

1 底盘随车工具 适配 1套

2 干粉灭火器 2kg  ABC型 1个

3 备胎（包含轮毂） 适配 1个

4 吸水管 DN150，长度2米 6根

5 吸头护网 DN150型 3个

6 吸水管扳手 FS150 2个

7 外吸泡沫管 内扣DN50,2m 1根

8 消防水带 20-65-20 6盘

9 消防水带 20-80-20 6盘

10 多功能水枪 QLD6.0/8Ⅲ（KYKA65） 2只

11 集水器 JⅡ150/80×2 (KY/KYKA) 1个

12 分水器 FⅢ80/65×3（KYKA/ KYK） 1个

13 水带护桥 HQ80，橡胶材质 1对

14 水带包布 常规型号 4个

15 水带挂钩 常规型号 4个

16 异径转换接口 KYKA80/KYK65 2个

17 异型转换接口 KY80/KYK80、KY65/KYK80 各1个

18 消火栓专用接口 KY150/KT100 1个

19 地上消火栓扳手 FB 400 1个

20 地下消火栓扳手 FBA 800 1个

21 ABC扳手 FS50-100 1个
